Máy Nén Chiller

Trong bất kỳ hệ thống làm lạnh chiller nào, có một bộ phận đóng vai trò sinh tử, quyết định đến hiệu suất, độ bền và chi phí vận hành của toàn hệ thống. Đó chính là máy nén chiller. Nếu ví chiller là một cơ thể, thì máy nén chính là trái tim, thực hiện nhiệm vụ tuần hoàn môi chất lạnh đi khắp hệ thống.

Bài viết này sẽ là một cẩm nang kỹ thuật toàn diện, đi sâu vào từng khía cạnh của máy nén chiller: từ vai trò, nguyên lý, phân loại chi tiết 4 loại phổ biến nhất, cho đến các lỗi thường gặp và cách khắc phục hiệu quả, giúp bạn nắm vững kiến thức chuyên sâu.

Vai Trò và Nguyên Lý Hoạt Động Của Máy Nén Trong Hệ Thống Chiller

Máy nén là “trái tim” của mọi hệ thống chiller, đảm bảo chu trình làm lạnh được duy trì liên tục và hiệu quả. Vai trò và nguyên lý hoạt động của nó là cốt lõi để hiểu về toàn bộ hệ thống.

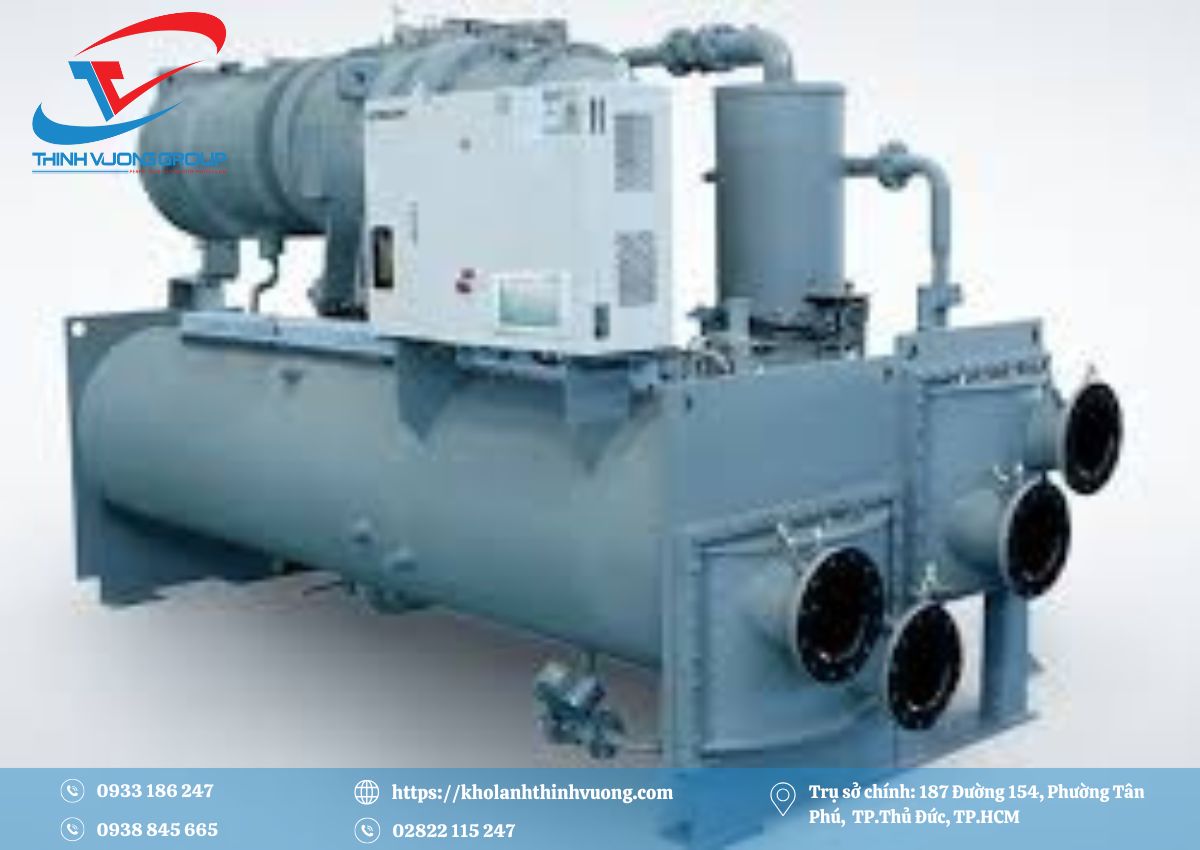

Máy nén là trái tim hệ thống chiller, đảm bảo chu trình làm lạnh vận hành hiệu quả

Vai trò cốt lõi của máy nén

• Hút môi chất lạnh: Máy nén có nhiệm vụ hút môi chất lạnh ở trạng thái hơi, áp suất thấp, nhiệt độ thấp từ dàn bay hơi. Điều này tạo ra sự chênh lệch áp suất cần thiết để môi chất lạnh bay hơi và hấp thụ nhiệt.
• Nén hơi môi chất lạnh: Sau khi hút, máy nén thực hiện quá trình nén, làm tăng áp suất và nhiệt độ của hơi môi chất lạnh lên trạng thái cao hơn nhiều. Quá trình này biến đổi năng lượng điện thành thế năng và nhiệt năng của môi chất.
• Đẩy môi chất đã nén: Cuối cùng, máy nén đẩy hơi môi chất lạnh đã được nén với áp suất và nhiệt độ cao vào dàn ngưng tụ. Tại đây, môi chất sẽ bắt đầu quá trình thải nhiệt ra môi trường, hoàn thành một chu trình.

Nguyên lý hoạt động chung

Máy nén chiller hoạt động dựa trên nguyên lý chuyển đổi năng lượng. Nó sử dụng điện năng để thực hiện công nén, tạo ra sự chênh lệch áp suất lớn giữa phía hút (áp suất thấp) và phía đẩy (áp suất cao). Chính sự chênh lệch áp suất này duy trì dòng chảy tuần hoàn của môi chất lạnh, cho phép môi chất liên tục hấp thụ nhiệt ở dàn bay hơi và thải nhiệt ở dàn ngưng tụ, từ đó làm lạnh nước hiệu quả.

Phân Loại Các Loại Máy Nén Chiller Phổ Biến Nhất Hiện Nay

Việc lựa chọn loại máy nén chiller phù hợp là yếu tố then chốt quyết định hiệu suất, độ bền và chi phí vận hành của toàn bộ hệ thống làm lạnh. Dưới đây là phân loại chi tiết 4 loại máy nén phổ biến nhất hiện nay.

1. Máy nén Piston

Máy nén Piston (hay còn gọi là máy nén tịnh tiến) là một trong những loại máy nén lâu đời và cơ bản nhất.

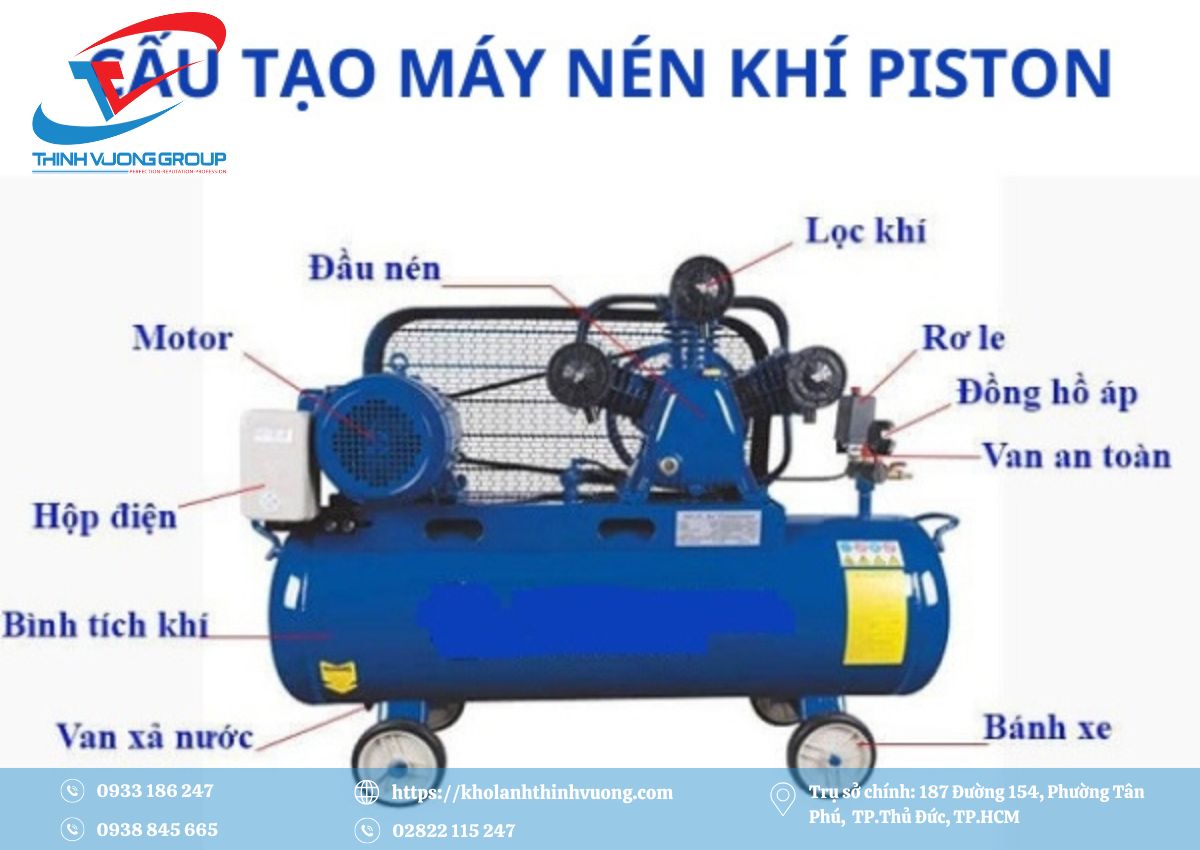

Máy nén Piston

• Cấu tạo: Bao gồm xy-lanh, piston (chuyển động tịnh tiến), tay biên, trục khuỷu, van hút và van đẩy. Cấu trúc này tương tự như động cơ đốt trong.
• Nguyên lý hoạt động: Piston chuyển động tịnh tiến trong xy-lanh. Khi đi xuống, nó tạo ra chân không để hút hơi môi chất lạnh qua van hút. Khi đi lên, nó nén hơi môi chất lạnh lên áp suất cao và đẩy ra ngoài qua van đẩy. Chu trình này lặp đi lặp lại liên tục.
• Ưu điểm: Cấu tạo tương đối đơn giản, dễ dàng trong việc sửa chữa và bảo trì các bộ phận riêng lẻ. Có khả năng chịu được điều kiện làm việc khắc nghiệt và môi chất lạnh có lẫn tạp chất hoặc lỏng.
• Nhược điểm: Hiệu suất năng lượng (COP) không cao so với các loại khác. Tạo ra rung động và tiếng ồn đáng kể trong quá trình hoạt động. Lưu lượng môi chất nén không đổi, khả năng điều chỉnh tải theo cấp (bằng cách tắt/bật xy-lanh).
• Ứng dụng: Thường được sử dụng trong các chiller có công suất nhỏ và trung bình, đặc biệt trong các hệ thống kho lạnh hoặc các ứng dụng công nghiệp mà độ tin cậy được ưu tiên hơn hiệu suất năng lượng tuyệt đối.

2. Máy nén xoắn ốc

Máy nén Xoắn ốc là loại máy nén khá hiện đại, nổi bật với khả năng vận hành êm ái và hiệu quả.

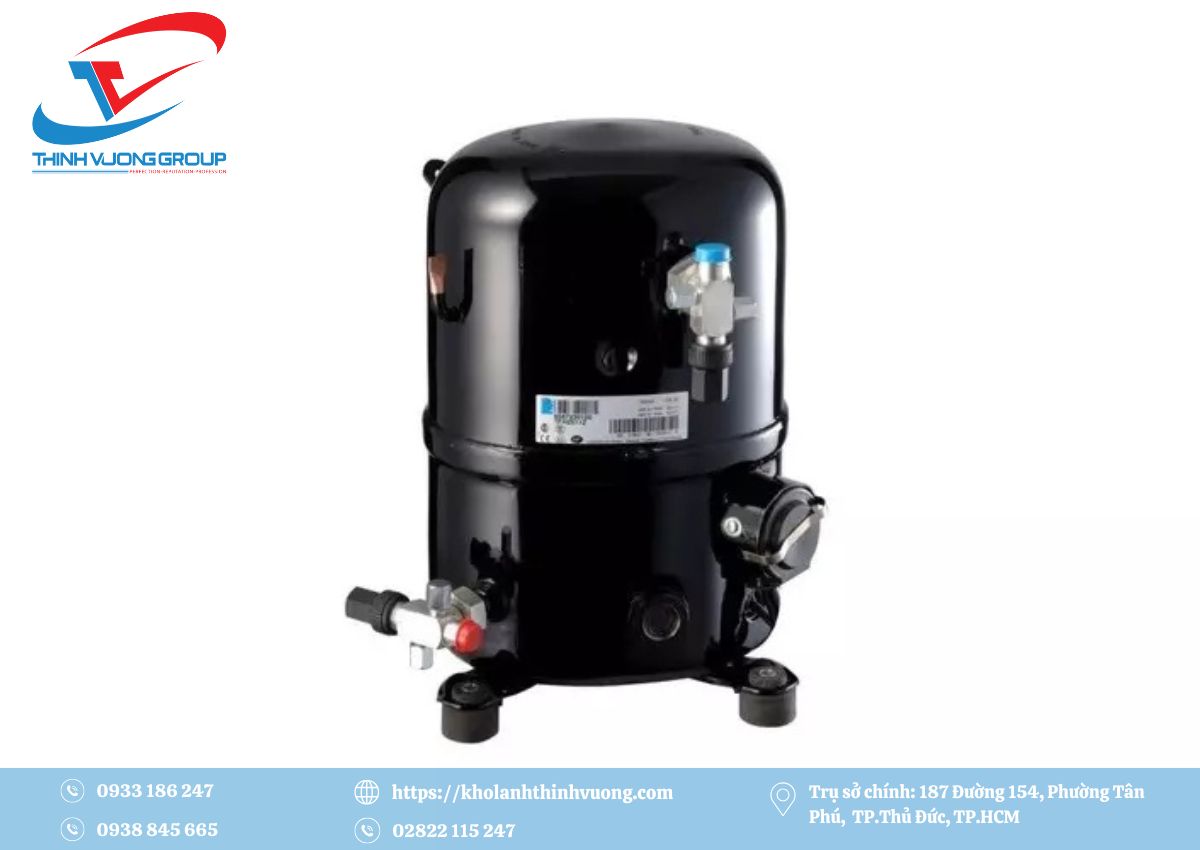

Máy nén xoắn ốc

• Cấu tạo: Bao gồm hai đĩa xoắn ốc lồng vào nhau. Một đĩa là tĩnh (cố định), và đĩa còn lại chuyển động theo quỹ đạo nhưng không quay tròn.
• Nguyên lý hoạt động: Hơi môi chất lạnh được hút vào từ phía ngoài của hai đĩa xoắn ốc. Khi đĩa xoắn chuyển động theo quỹ đạo, hơi bị kẹt trong các khoang có thể tích giảm dần, nén hơi từ ngoài vào tâm của đĩa. Hơi môi chất lạnh đã nén được đẩy ra từ lỗ thoát ở trung tâm.
• Ưu điểm: Rất êm ái khi vận hành do ít chi tiết chuyển động và không có van hút/đẩy. Hiệu suất cao ở cả tải đầy và tải non, giúp tiết kiệm điện. Độ bền cao và tuổi thọ tương đối dài.
• Nhược điểm: Cấu tạo phức tạp, khi gặp sự cố lớn thường khó sửa chữa chi tiết mà phải thay cả cụm máy nén. Giới hạn về công suất, thường không vượt quá một dải nhất định.
• Ứng dụng: Rất phổ biến trong các chiller giải nhiệt gió công suất nhỏ đến trung bình, đặc biệt được sử dụng rộng rãi trong các hệ thống điều hòa không khí dân dụng và thương mại nhờ độ ồn thấp và hiệu quả.

3. Máy nén chiller trục vít

Máy nén chiller trục vít là “xương sống” của nhiều hệ thống chiller công suất trung bình đến lớn nhờ hiệu suất và độ tin cậy.

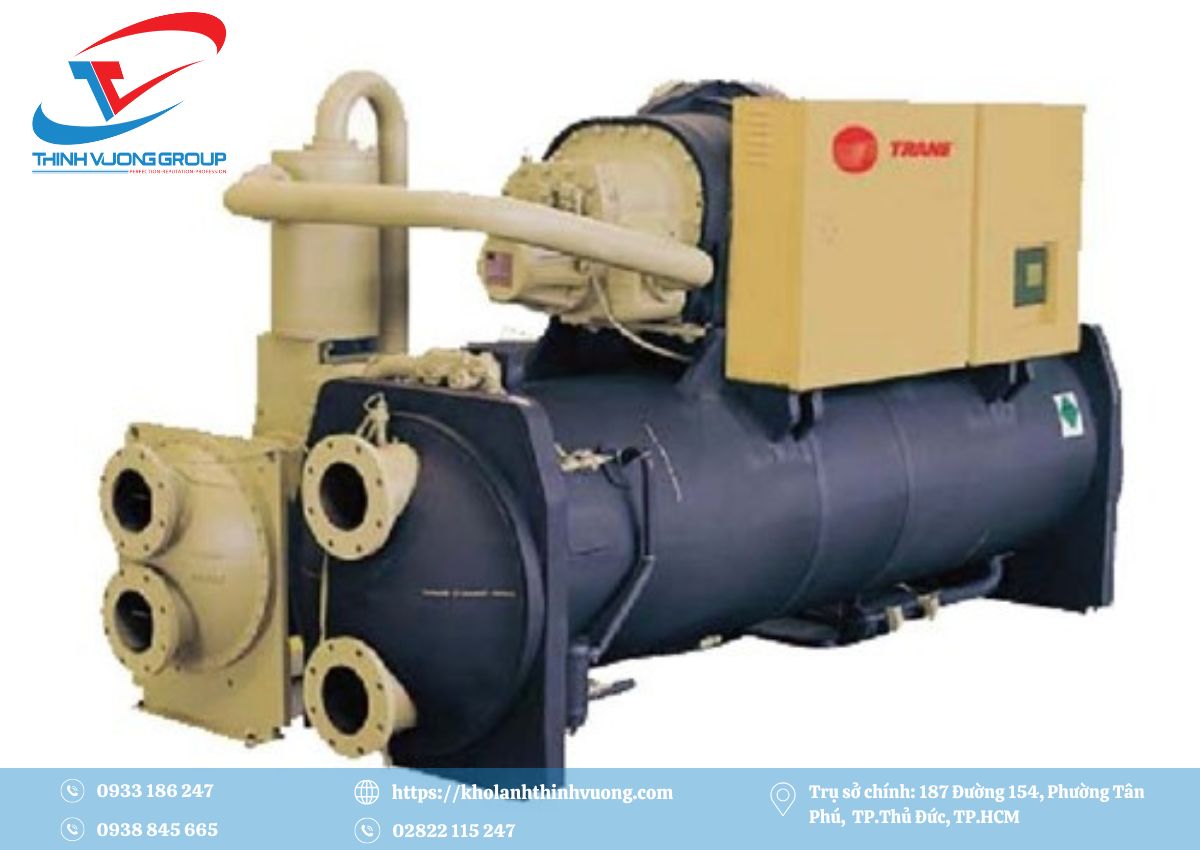

Máy nén chiller trục vít

• Cấu tạo: Gồm một cặp trục vít (rotor) đực và cái ăn khớp với nhau một cách chính xác trong một khoang kín.
• Nguyên lý hoạt động: Hơi môi chất lạnh được hút vào từ một đầu của cặp trục vít. Khi các trục vít quay, hơi bị kẹt trong các khoang có thể tích giảm dần dọc theo chiều dài của trục vít, dẫn đến quá trình nén. Hơi môi chất lạnh đã nén được đẩy ra ở đầu còn lại.
• Ưu điểm: Chiller trục vít có khả năng cung cấp công suất lớn, hoạt động rất ổn định và bền bỉ trong nhiều điều kiện. Khả năng điều chỉnh tải tốt, cho phép điều chỉnh công suất theo nhu cầu thực tế, giúp tiết kiệm năng lượng.
• Nhược điểm: Cấu tạo chiller trục vít  tương đối phức tạp, yêu cầu độ chính xác cao trong gia công và lắp đặt. Chi phí đầu tư ban đầu thường lớn hơn so với máy nén Piston và Scroll.
• Ứng dụng: Là lựa chọn hàng đầu cho các hệ thống chiller giải nhiệt nước có công suất trung bình đến lớn, được ứng dụng rộng rãi trong các khu công nghiệp, trung tâm thương mại và tòa nhà văn phòng cao cấp.

4. Máy nén ly tâm

Máy nén ly tâm là “ông vua” về công suất trong các loại máy nén, dành cho các ứng dụng quy mô khổng lồ.

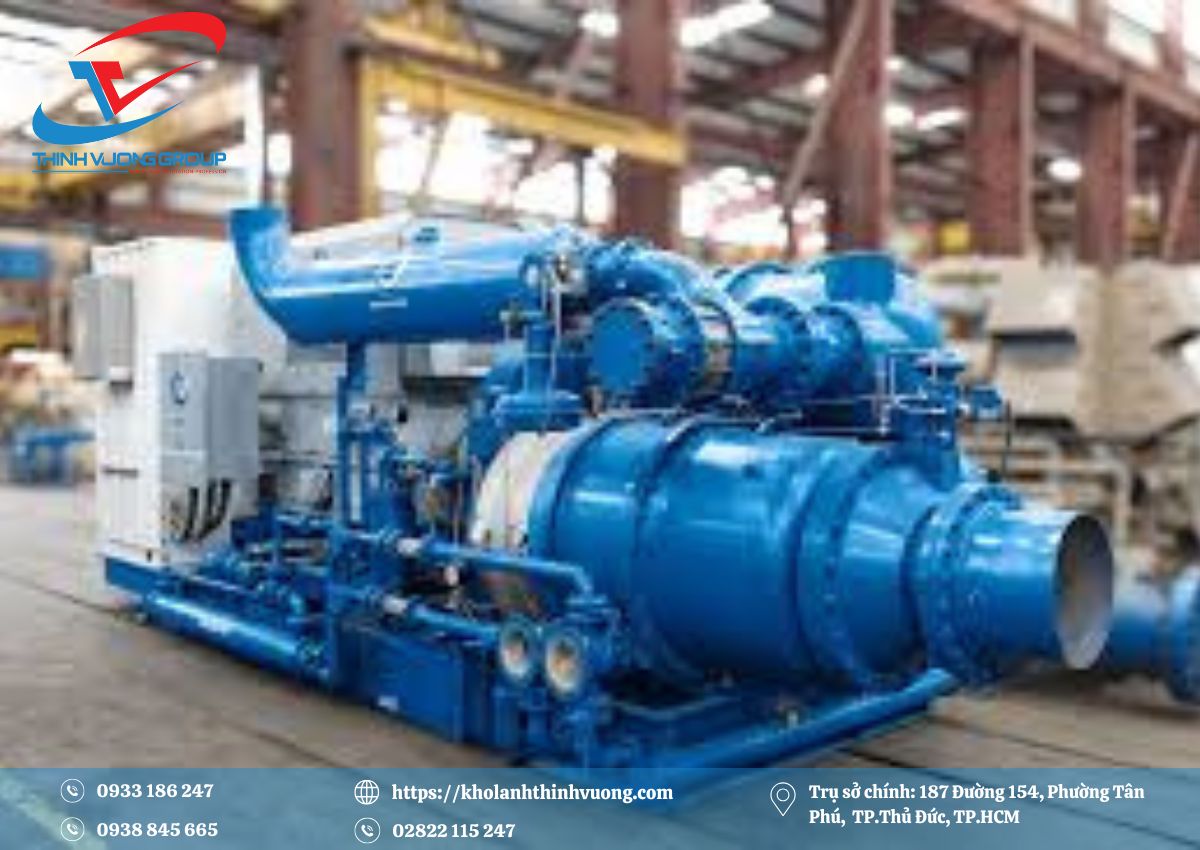

Máy nén ly tâm

• Cấu tạo: Bao gồm một hoặc nhiều bánh công tác (Impeller) quay với tốc độ rất cao, và một buồng xoắn ốc (volute casing) bao quanh bánh công tác.
• Nguyên lý hoạt động: Hơi môi chất lạnh được hút vào tâm của bánh công tác. Dưới tác dụng của lực ly tâm cực lớn do bánh công tác quay với tốc độ cao, hơi bị văng ra phía ngoài với vận tốc lớn. Khi hơi đi vào buồng xoắn ốc có diện tích tăng dần, động năng của hơi chuyển hóa thành áp suất tĩnh, làm tăng áp suất của môi chất.
• Ưu điểm: Có khả năng cung cấp công suất cực lớn, đáp ứng nhu cầu làm lạnh khổng lồ. Hiệu suất rất cao (đặc biệt ở tải lớn), là loại máy nén hiệu quả nhất về năng lượng ở dải công suất này. Vận hành siêu êm ái và gần như không rung động.
• Nhược điểm: Chi phí đầu tư ban đầu rất cao, là rào cản lớn. Chỉ hoạt động hiệu quả tối ưu ở dải công suất rất lớn và không phù hợp với ứng dụng tải thay đổi liên tục hoặc tải thấp.
• Ứng dụng: Chuyên dụng cho các hệ thống chiller công suất khổng lồ, được tìm thấy trong các dự án lớn như sân bay quốc tế, trung tâm thương mại siêu lớn, các nhà máy công nghiệp nặng hoặc các khu phức hợp quy mô lớn đòi hỏi tải lạnh cực cao.

Bảng So Sánh Tổng Quan Các Loại Máy Nén Chiller

Để có cái nhìn trực quan và dễ dàng so sánh các loại máy nén chiller, dưới đây là bảng tổng hợp các tiêu chí quan trọng:

Hướng Dẫn Lựa Chọn Máy Nén Phù Hợp Với Nhu Cầu Thực Tế

Việc lựa chọn đúng loại máy nén là yếu tố then chốt để đảm bảo hiệu suất tối ưu và tiết kiệm chi phí lâu dài cho hệ thống làm lạnh của bạn. Dưới đây là các yếu tố cần cân nhắc:

Hướng dẫn chọn máy nén chiller phù hợp, tối ưu chi phí và hiệu suất làm lạnh thực tế

• Dựa vào công suất yêu cầu: Đây là yếu tố đầu tiên và quan trọng nhất. Quy mô và tải lạnh của dự án sẽ quyết định dải công suất cần thiết, từ đó loại trừ các loại máy nén không phù hợp. Ví dụ, dự án nhỏ không cần máy nén ly tâm, trong khi dự án lớn không thể dùng Piston.
• Dựa vào chi phí đầu tư và vận hành: Cần cân đối giữa chi phí đầu tư ban đầu và chi phí vận hành lâu dài (chi phí điện năng). Máy nén có hiệu suất cao hơn thường có chi phí ban đầu cao hơn, nhưng sẽ tiết kiệm điện hơn đáng kể về lâu dài.
• Dựa vào yêu cầu về độ ồn: Nếu dự án nằm trong khu vực nhạy cảm về tiếng ồn như khách sạn, bệnh viện, văn phòng hoặc khu dân cư, các loại máy nén như Scroll hoặc Ly tâm với độ ồn thấp sẽ là lựa chọn ưu tiên. Máy nén Piston có thể gây ra tiếng ồn và rung động đáng kể.
• Dựa vào đặc tính tải: Cần xem xét tải lạnh của hệ thống có thay đổi nhiều hay không. Máy nén trục vít có khả năng điều chỉnh tải rất tốt, phù hợp với nơi tải thay đổi liên tục. Trong khi đó, máy nén ly tâm hoạt động hiệu quả nhất ở tải nền ổn định và cao.
• Khả năng bảo trì và sửa chữa: Đánh giá khả năng và chi phí bảo trì, sửa chữa của từng loại máy nén. Máy nén Piston có thể dễ sửa chữa hơn, trong khi Scroll thường phải thay cả cụm, và trục vít/ly tâm đòi hỏi chuyên môn cao.

Các Lỗi Thường Gặp Ở Máy Nén Chiller và Cách Chẩn Đoán

Hiểu rõ các lỗi thường gặp ở máy nén chiller và cách chẩn đoán sẽ giúp kỹ thuật viên vận hành nhanh chóng xác định vấn đề và đưa ra giải pháp kịp thời, giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

Tổng hợp lỗi máy nén chiller thường gặp và cách chẩn đoán, khắc phục nhanh, hiệu quả

Lỗi 1: Máy nén không khởi động

Nguyên nhân: Có thể do mất nguồn điện cấp vào máy nén, lỗi contactor (bộ phận đóng cắt điện), hoặc các thiết bị bảo vệ (áp suất cao/thấp, quá nhiệt, quá tải dòng) đã kích hoạt và ngắt mạch. Lỗi mạch điều khiển hoặc hỏng cuộn dây động cơ cũng là nguyên nhân.

Chẩn đoán: Kiểm tra nguồn điện cấp, trạng thái của contactor, đèn báo lỗi trên tủ điều khiển. Đo thông mạch cuộn dây động cơ.

Lỗi 2: Máy nén chạy ồn, rung động bất thường

Nguyên nhân: Thường do hỏng vòng bi động cơ hoặc các bộ phận cơ khí bên trong máy nén bị mòn/hỏng. Với chiller trục vít, nếu thiếu hoặc thừa môi chất lạnh cũng làm ảnh hưởng quá trình hồi dầu, gây rung và tiếng ồn. Ngoài ra, các bu lông, ốc vít lắp đặt máy nén bị lỏng cũng có thể là nguyên nhân.

Chẩn đoán: Lắng nghe tiếng ồn, kiểm tra độ rung bằng tay hoặc thiết bị đo. Kiểm tra áp suất gas và lượng dầu bôi trơn. Siết lại các bu lông.

Lỗi 3: Lỗi áp suất cao

Nguyên nhân: Thường là do dàn ngưng tụ bị bẩn (cặn bẩn, rong rêu bám), làm giảm khả năng trao đổi nhiệt. Quạt dàn ngưng (đối với chiller gió) hoặc bơm/quạt tháp giải nhiệt (đối với chiller nước) bị hỏng/yếu. Hệ thống bị thừa môi chất lạnh hoặc có không khí/khí không ngưng trong hệ thống.

Chẩn đoán: Vệ sinh dàn ngưng, kiểm tra hoạt động của quạt/bơm giải nhiệt. Kiểm tra lượng gas trong hệ thống.

Lỗi 4: Lỗi áp suất thấp

Nguyên nhân: Thiếu môi chất lạnh (rò rỉ gas) là nguyên nhân phổ biến nhất. Các nguyên nhân khác bao gồm tắc phin lọc ẩm, van tiết lưu bị tắc hoặc hoạt động không đúng. Tải lạnh của hệ thống quá nhỏ so với công suất máy nén cũng có thể gây ra lỗi này.

Chẩn đoán: Kiểm tra rò rỉ gas, đo áp suất hút/đẩy. Kiểm tra trạng thái của phin lọc và van tiết lưu.

Lỗi 5: Lỗi dầu

Nguyên nhân: Có thể do thiếu dầu bôi trơn trong máy nén, tắc đường lọc dầu, hoặc bơm dầu bị hỏng (đối với máy nén có bơm dầu). Với hệ thống chiller trục vít, nếu áp suất dầu thấp hoặc lọc dầu bẩn sẽ khiến khả năng bôi trơn suy giảm, gây nguy cơ hỏng hóc nghiêm trọng.

Chẩn đoán: Kiểm tra mức dầu trong máy nén, áp suất dầu, và tình trạng của lọc dầu/bơm dầu.

Lựa chọn đúng loại máy nén chiller không chỉ ảnh hưởng trực tiếp đến hiệu quả làm mát của toàn bộ hệ thống, mà còn là yếu tố then chốt quyết định chi phí vận hành lâu dài và tuổi thọ của cả hệ thống chiller của bạn. Hy vọng bài viết này đã cung cấp những kiến thức hữu ích và chuyên sâu, giúp bạn đưa ra những quyết định sáng suốt trong công việc và học tập.
